風向袋系列

一、TFD-03加強型風向袋簡介
TFD-03加強型風向袋作為氣象觀測風向的專用產品之一，由布質防水風向袋、優質不銹鋼軸承風動系統、不銹鋼風桿、底座等四個部分組成。布質風向袋采用進口稠布/PVC布/尼龍布等輕質高強度防水布制作。帶有五條反光條，更加美觀、醒目。也可采用熒光條，晚上可見。具有靈活度高，使用壽命長的優點，不銹鋼軸承風動系統由不銹鋼主軸、不銹鋼風動軸、雙進口優質軸承、防水部件等構成。兩個不銹鋼圈支撐，具有精度高、風阻小、回轉啟動風速小、可靠性高、使用壽命長的優點。產品安裝簡易，運輸便捷。

二、產品用途
    廣泛應用于氣象、化工、環保、農業、油田勘探等行業。

三、產品參數
· 風向袋：進風口直徑450mm,出風口直徑250mm, 長度1500mm。
· 反光、熒光條寬度：50mm
· 不銹鋼軸承風動系統：高度600mm,直徑38mm。
· 不銹鋼風桿：高度2000mm,直徑38mm。
· 總高：2.6m。

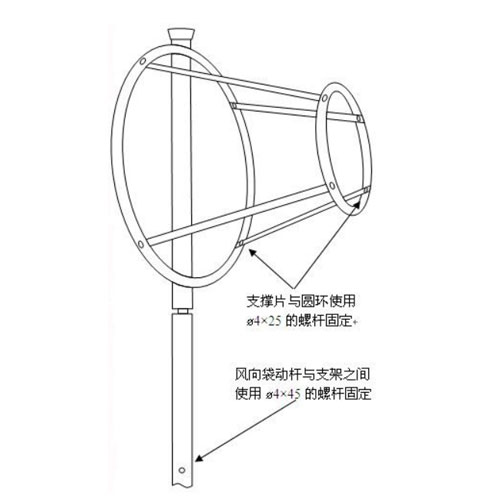

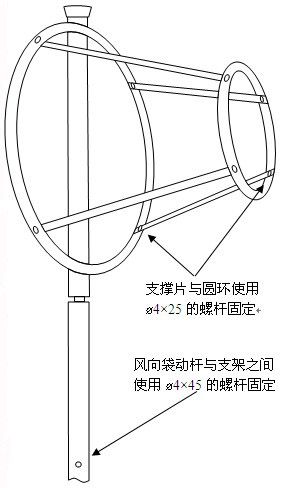

四、安裝示意圖

1、先將風袋套上不銹鋼圈。 2、再將套上風袋的鋼圈開口向下用?4*25mm固定在動桿上。 3、如下圖所示安裝支撐片。 4、將動桿插入支架，用?4*45mm螺桿固定。 5、將支架固定在底座上。


五、安裝指導
1、安裝位置選擇：
本產品適合安裝在樓房的平頂上或鐵架塔的平面處，周圍應較空曠，地面人員容易觀察。
2、安裝：
水泥地面用Φ8×80mm的膨脹螺栓固定底座；鐵架塔的平面處用螺桿固定底座；將主桿和底座安裝到位。
3、注意事項：
主桿應垂直于地面安裝，如安裝處坡度較大，應先澆鑄一個300×300mm的水泥臺安裝，如只有很小角度的傾斜可在底座下部加墊圈等調整。
4、防雷措施：
如在高處，底座與避雷針、避雷帶連接牢靠即可。

六、套件清單：
① 動桿帶不銹鋼圈1套
② 航空尼龍綢風向袋1套
③ 不銹鋼支撐圈1套
④ 動桿部份配套螺絲1套
⑤ 2米不銹鋼立柱1套
⑥ 200×200mm金屬底座（1套）
⑦ 底座安裝螺絲1套
⑧ 說明書
⑨ 合格證
