產品描述與應用 Products description and application |
NCS-UEMS是一款免維護的超聲波環境監測傳感器。與傳統機械式風速儀相比，無轉動部件慣性影響，能夠快速準確測量10多種環境氣象要素；北方嚴寒地區用戶可選用內部自帶高效加熱裝置，可以保證在嚴寒環境下可靠工作。適用于農業，氣象、林業、電力，環保、港口、鐵路公路等領域的風速監測及風資源評估。 |
功能特性 Features |
o 采用時差法測量原理，抗環境干擾能力強。 o 采用高效濾波算法，針對雨、霧天氣特殊補償技術。 o 選用更為昂貴和精準的200Khz的超聲波探頭,確保風速風向數值測量更精準,更穩定。 o 選用耐鹽霧腐蝕探頭,全密封結構,經過國家鹽霧實驗,效果良好,適用于沿海,港口等環境。 o 多種信號輸出方式可選。 o 模塊化設計，一體化集成度高,可以根據需要任意選配環境監測要素，最多可集成10余種要素。 o 環境適應性廣，產品研發經過嚴格的高低溫、防水、防鹽霧、沙塵等環境試驗。 o 低功耗設計。 o 可選配加熱功能、GPS/北斗定位功能。 |

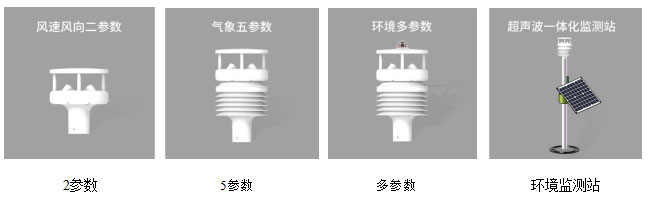

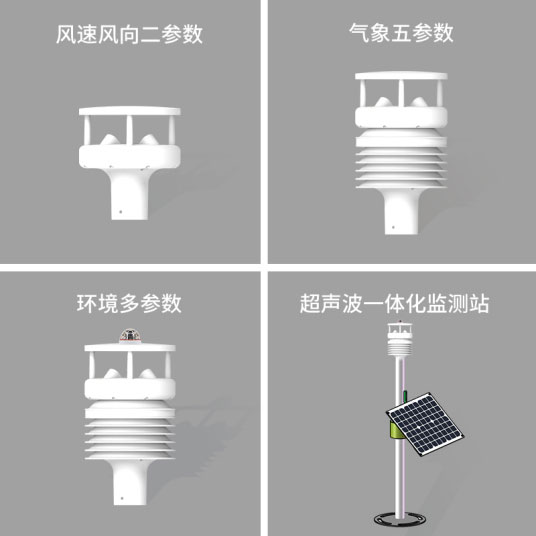

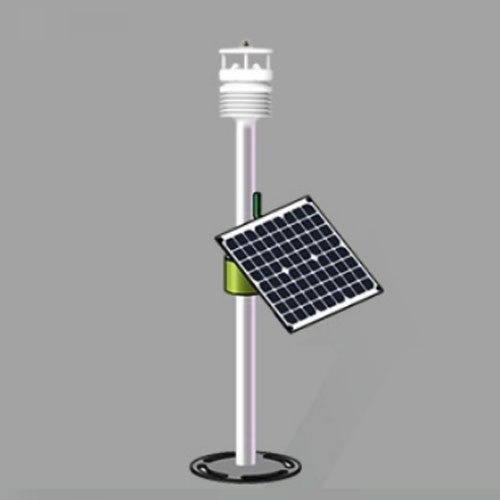

產品圖片 Product picture
主要技術參數 General Specifications | |||
電氣參數 | 機械結構參數 | ||
工作電壓 | DC9V-30V或者5V | 材質 | ABS工程塑料 |
加熱功率 | 10W | 工作環境濕度 | 0~100%RH |
信號輸出方式 | 4~20mA/ 0-5V | 工作環境溫度 | -40℃~+75℃ |
RS485或定制信號輸出 | 防護等級 | IP65 | |
出線方式 | 航空插座 | ||
外觀顏色 | 乳白色 | ||
參考重量 | 1KG(2參數);2KG(5參數或多參數) | ||
傳感器技術指標 General Specifications
選配環境要素 | 量程 | 準確度 | 分辨率 | 功耗 |
風速 | 0-30m/s 0-40m/s | 啟動風速≤0.8m/s，±(0.5+0.02V)m/s； | 0.01m/s； | 0.1W |
風向 | 0～360 | ±3° | 1° | |
光照度 | □ 0-200000Lux（室外） | ±4% | 1 Lux | 0.1mW
|
CO2 | 0~5000ppm | ±(50ppm+5%) | 1ppm | 100mW |
PM2.5/10 | 0-500μg/m3 | ±30μg/m3±20% | 1μg/m3 | 0.5W |
PM100 | 0-20000μg/m3 | ±30μg/m3±20% | 1μg/m3 | 0.4W |
輻射 | 0-1500 W/m2 | ±3% | 1W/m2 | 400mW |
雨量累計 (光學雨量) | 測量范圍：0--4mm/min | ±10%（室內靜態測試，雨強為2mm/min） | 0.2mm | 240mW |
大氣溫度 | -40~100℃ | ±0.3℃ | 0.1℃ | 1mW |
大氣濕度 | 0~100%RH | ±5%RH
| 0.1%RH | |
大氣壓力 | 300~1100hPa | ±1 hPa（25℃） | 0.1 hPa | 0.1mW |
電子羅盤 | 0～360 | ±4° | 1° | 100mW |
GPS | 經度 （-180~180°） 緯度 （-90~90°） 海拔（-3276.7~3276.7m） | ≤10米 ≤10米 ≤3米 | 0.1秒 0.1秒 0.1米 | |
總功耗 = 選配傳感器功耗 + 主板基礎功耗 | 主板基礎功耗 | 200mW | ||

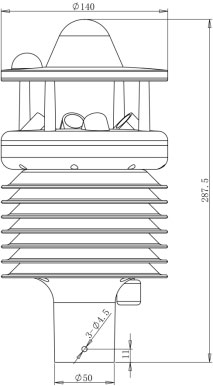

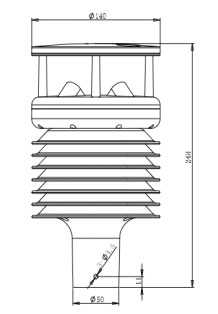

安裝尺寸圖 Mounting dimensions
 |  |  |
| （2參數） | （5參數） | （多參數） |
注意事項：
指北針指示的磁北極和地理北極并不完全一致，因此，在校正傳感器時必須考慮所在位置的偏差（誤差）。
誤差與所在位置有關，最大誤差可能超過 15°（例如東北）。在華東區域，誤差可忽略（<3°）。有關這部分的其它更詳細信息可在因特網上找到。 超聲波風傳感器屬于精密儀器，輕拿輕放，請勿磕碰。
接線示意圖 Wiring diagram
傳感器底部有一個4芯航空插頭，其針腳對應的管腳定義如下：
1——電源正VCC（紅）
2——電源負GND（綠）
3——485A+ （黑）
4——485B- （黃）
注意事項：
1.確定接線正確后再送電。
2.線纜屏蔽層和外殼必須可靠接地。
注意事項
1.請檢查包裝是否完好，并核對產品型號是否與選型一致；
2.切勿帶電接線，接線完畢檢查無誤后方可通電；
3.傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品；
4.安裝環境確保傳感器不被其他正在運行的設備干擾，這些設備可能不完全遵循通用標準，例如無線電/雷達發送裝置，輪船引擎，發動機等；
1.不要與任何雷達掃描裝置在同一個平面安裝，至少應該保持2米以上距離；
2.避免周圍建筑物，例如樹，電線桿，高樓等所產生的絮流，這些會對產品精度產生影響；
3.請保存好檢定證書和合格證，維修時隨同產品一同返回。
世界氣象組織給出以下建議：
1.氣象儀安裝標準：在開闊地區超過地面10米以上；
2.如果安裝在建筑物上，理論上氣象儀安裝高度應該是建筑物高度的1.5倍；
3.如果安裝在桅桿的吊桿上，塔或者桅桿的分支上，吊桿或者分支的長度必須是塔的最小直徑或者對角線的2倍。吊桿需要安裝在盛行風的一側；
故障排除
1.RS485輸出時儀表顯示值不正確?？赡芤蚪泳€問題或者通訊串口故障導致表無法正確獲取數據。請檢查接線是否正確、牢固，串口是否被占用，串口設置是否正確；
2.若不是上述原因，請與廠家聯系。
